MSA梅思安9020多通道壁挂式气体控制器通道卡为意大利MSA公司原装进口仪表，功能完善，性能可靠。通过配置各型气体探测器，可以提供可靠的气体监测和报警，为各种工业领域提供安全服务。
仪表有两个型号;9010和9020控制器。其中9010为单通道仪表，可配接—只气体探测器，9020为双通道仪表，两个通道互相作业，可同时配接两只相同或不同的气体探测器。
仪表可使用的机架有三种规格∶19"全机架可安装10个控制单元，19/2"机架可安装5个控制单元，19/5"可安装2个控制单元。

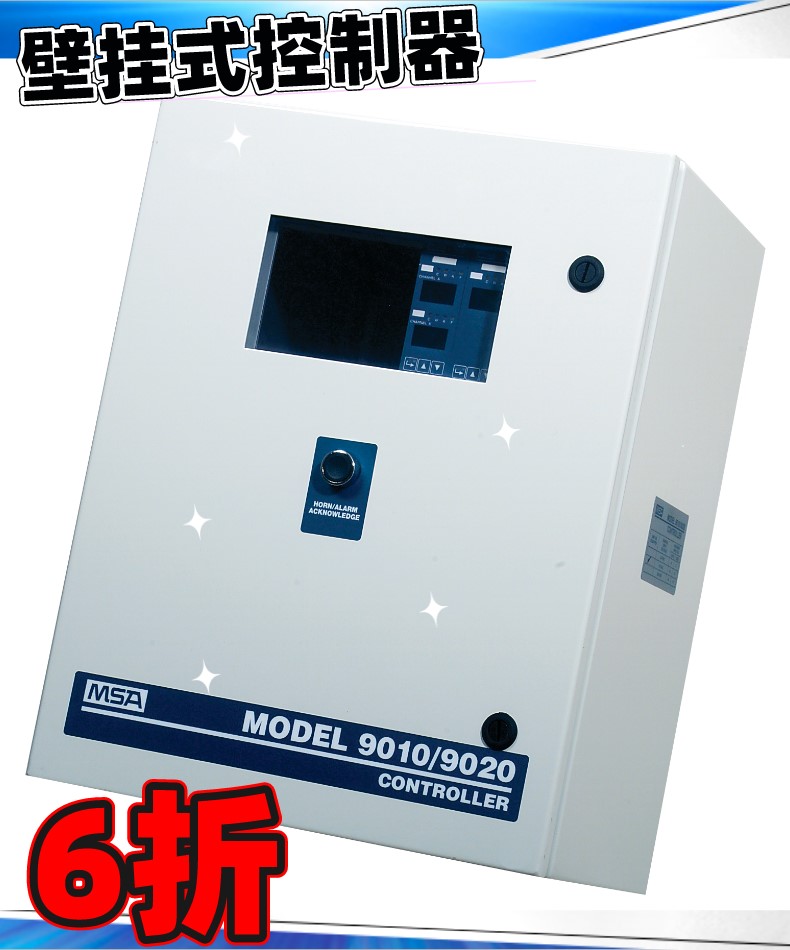

仪表另有3种壁挂式结构，分别是壁挂式一通道（9010—台）、二通道（9020—台）和四通道仪表（9020两台）。此外.仪表可选配多种国产壁挂箱。
配接9020公共单元（产品编号∶10107340），9020控制器通过了消防形式认可。
9020壁挂式气体报警控制器技术规格
电源要求∶AC∶115/230V±15%，50/60Hz ，DC:24V +15%-20%
功耗;9010型 AC∶13VA;DC∶ 3W
9020型 AC∶15VA; DC∶4W
传感器/探测器的连接模式;2、3、4线制
输入信号∶10～200mV DC;4～20mA
传感器/探测器的供电∶恒流∶5~500mA
恒压∶3～24VDC
输出模拟信号;0～20/4～20 mA（可选择）
故障信号;0/2/4/20 mA/h（可选择）
重复性∶±1%F.S ±1个字
零点、量程漂移;≤ ±0.5%F.S ±1个字/月
报警设定∶三级（小心、预报警、报警）
继电器触点容量;5A24VDC /250 VAC（阻性负载）
工作温度∶ -10℃～+50℃
贮存温度∶ -20℃～+75℃
湿 度∶≤90% RH，不凝露
通讯接口∶ RS485，ModBus协议
重 量∶720g
9020壁挂式气体报警控制器安装
系统的控制仪表主体部分，应安装在非危险场所，探测器单元安装在检测现场，中间用电缆连接;检测仪表的安装必须牢固可靠，并尽可能安装在无冲击、无振动的场所;系统相互间及与相关设备间的连线必须正确无误。
探测器的安装位置需根据被测气体的比重，周围环境的气流方向，可能的泄漏点等因素，安装在可燃性气体，易积聚，具代表性的场所。探测器检测头端面应朝下，并旋上防雨（水）防风罩（随探测器配置），隔爆片上严禁沾污、涂漆，以免堵塞气体扩散通道。探测器安装时，周围应留有40cm左右的空间，便于维修、标定。
9020壁挂式气体报警控制器订货信息：
9010控制单元（通用型）10111443
9010控制单元（电流型）10114033
9020控制单元（通用型）10111445
9020控制单元（电流型）10114034
壁挂式气体检测仪（1通道）2459104
壁挂式气体检测仪（2通道）2459105
壁挂式气体检测仪（4通道）2459106
端子板3480041
保险丝F1315mA10029847
保险丝F2 1A10029844
保险丝F32A10029845
盲板3451037
9020壁挂式气体报警控制器常见故障及错误信息
一、9010/9020型控制器出现故障时，液晶显示窗会显示下列信息∶
F1;电源线路故障，与探测器或变送器相连接的线断开，或因为电源本身断开。 检查与探测器之间的连线，如非外部故障引起，则将仪表退回MSA维修。
F2;当输入信号特别高或信号输入放大器损坏时。检查探测器的输入信号，如 非外部原因引起，则将仪表退回MSA维修。
F3∶当第一次接通控制器时，存储器（EEPROM）程序出错，在这种情况下， 重新设置缺省值，或退回MSA维修。
F4;当控制器在进行功能代码操作时，控制器突然断电所致，按回车键继续。 等到仪表自检结束后，重新进入断电时的功能代码，然后正常退出，否则仪表每次开机都会显示F4。 F5∶与模拟信号相关的A/D转换器故障，退回MSA维修。
F6∶存储器（RAM）故障，退回MSA维修。
F7;只读存储器（EPROM）产生错误，退回MSA维修。
F8∶控制器内随机存储器数据设置发生错误，重新设置缺省值。
F9∶当从正常配置到ATEX配置时出现，用回车键确认后，对控制单元重新设置 一个通用缺省值。 -d1∶负漂移量超过预设定值（解决此问题的办法是重新进行标定）。-LOU1;接到4、5脚的外部24VDC电压低于18VDC。-LOU2∶交流电源掉电。
二、9010/9020在标定校准过程中或结束时，控制器显示窗上可能显示如下信息：
E1;如果零信号和满量程之间的信号差<2mV，交替显示此读数和E1，此校准 值不被接受，仍保持前面的校准值。
E2;如果零信号和满量程之间的信号差≥200mV，此读数与E2交替显示，此校 准值被接受。
E3∶如果零信号和满量程之间的信号差是在2和3mV之间，此读数与E3交替显 示，此校准值被接受。
E4;如果输入信号高于+300mV（此校准值对应于全刻度）时，读数与E4交替， 校准值被接受。
E10∶当初始值和满量程的设置相同时，显示E10。
