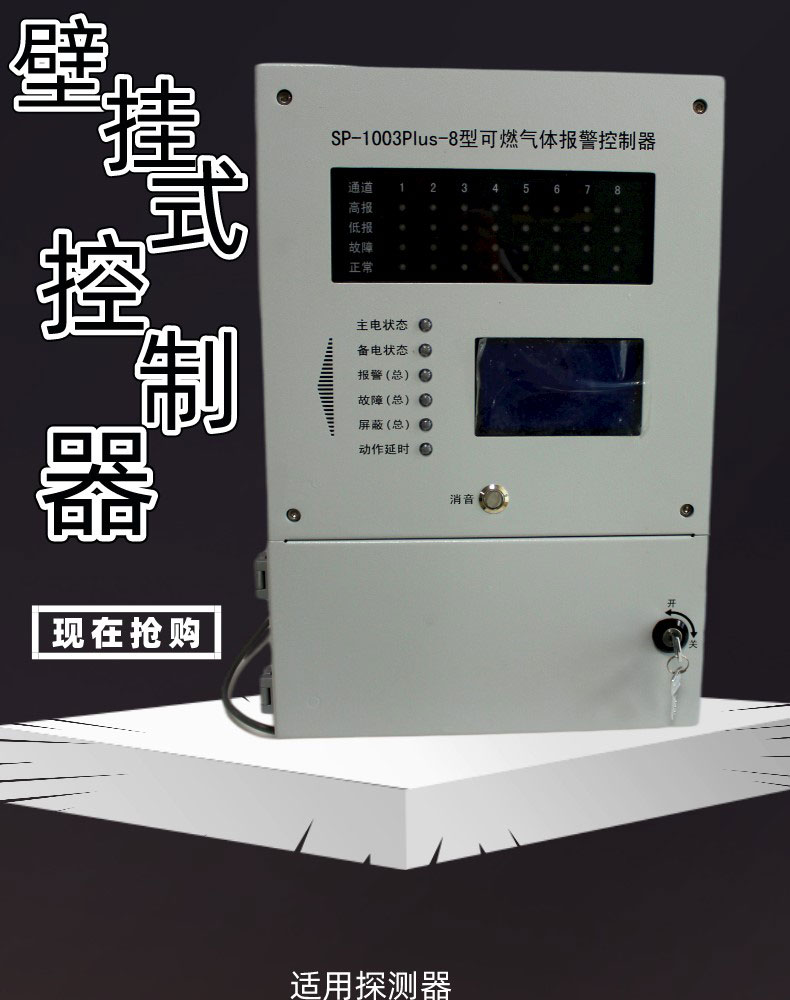

华瑞SP-1003PLUS壁挂式可燃气体报警控制器SP-1003Plus-4壁挂式四路可燃气体报警控制器采用壁挂式安装方式的可燃气体报警控制器，具有安装简单、操作方便的特点。适用于各种标准 4 ～ 20mA 信号的测量与控制。该控制器还具有现场声光报警，报警记录存储、查询，可编程报警及故障开关量输出等功能，可灵活控制外部报警、排风及其它外部设备。
SP-1003Plus-4壁挂式四路可燃气体报警控制器应用领域：
石油、化工 冶金、矿业、 环保、 电力、通讯、 造纸、印染、粮食储备、 污水处理、 食品、 科研、教育、国防
SP-1003Plus-4壁挂式四路可燃气体报警控制器特点优势：
1.控制器的 CPU 采用 ARM，运算速度快、精度高、可靠性强，工作稳定
2.主、辅显示区分开，直观、清晰
3.主显示区采用大屏幕点阵 LCD 液晶，实时显示气体浓度、报警部位、系统时间等信息，
4.中文操作菜单
5.辅显示区采用高亮 LED 显示，指示报警信息
6.多种信号输出，可方便接入 PLC/DCS 等工控系统及外部设备
7.现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险级别信息
8.两级报警值设定，不同声光信号指示不同报警级别
9.报警声压级可设定 65dB、95dB、115dB
10.可存储 1000 条以上报警记录，便于查询、管理
11.具有锁定显示和自检功能，便于维修
12.带备用电源，保证主电被切断后，依然可正常工作 2h 以上
13.具有备电欠压报警功能，报警时间大于 1h
14.用户操作区，接线简单、明了
15.提供安装板，方便用户选择任意合适的位置固定
16.满足 GB168082008 标准

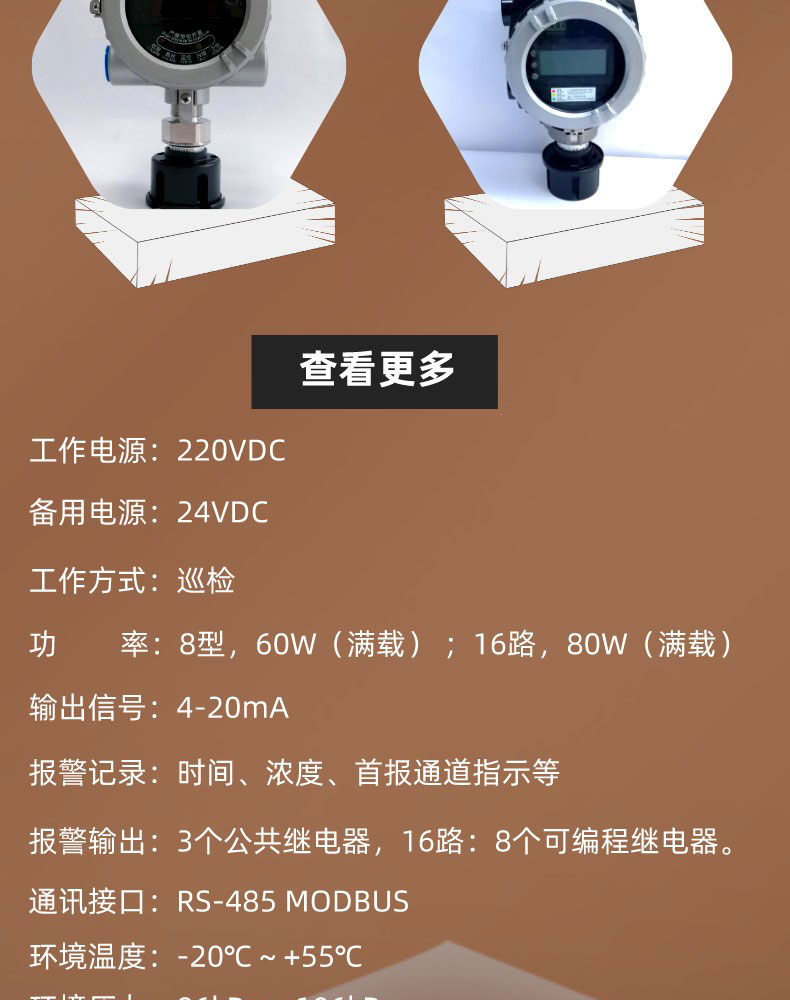

基础参数：
工作电源： 220VAC +10%，-15% ；50Hz ±5Hz
工作电流： 1A 24VDC
备用电源： 24VDC，7.2Ah (-8/16 型）24VDC，2.2Ah (-4 型 )
输出电源： 24VDC，500mA
功率：80W （满载）(-16 型） ； 60W （满载）(-8 型） ； 40W （满载）(-4 型）
输入信号： 4~20mA （2 线 /3 线 检测器）
输出 / 报警： 4~20mA（可选）
报警记录： 首报通道号显示、报警部位显示、报警事件记录、时间、浓度等
报警设定： 越限报警（高于设定值报警，两级可设）；
区间报警：（适用于氧气）
报警功能： 各级独立的 LED 灯指示和不同频率的声响
报警区分不同报警等级，报警声压级可设定（65dB、95dB、115dB）
报警输出：3 个公共继电器，分别为公共一级、公共二级、
公共故障报警继电器输出
8 个可编程继电器（-16 型）
4 个可编程继电器（-8 型）
2 个可编程继电器（-4 型）
触点容量： 220VAC,5A
通讯接口： RS-485 MODBUS RS-485 MODBUS（RS-232）
环境温度： -20℃ ~ +55℃
环境湿度： 0~99% RH（无凝露）
环境压力： 86kPa ~ 106kPa
显示方式： 240×128 点阵 LCD，带蓝背光
测量精度： ＜ ±1%
外形尺寸： 500mm×335mm×125mm（HWD）(-8/16 型）
450mm×300mm×125.5mm（HWD）(-4 型）
外壳颜色： 灰
重量： 15kg (-8/16 型）；10kg
选配：4~20mA 同步输出模块
SP1003Plus-16 16 壁挂安装
SP1003Plus-8 8 壁挂安装
SP1003Plus-4 4 壁挂安装
