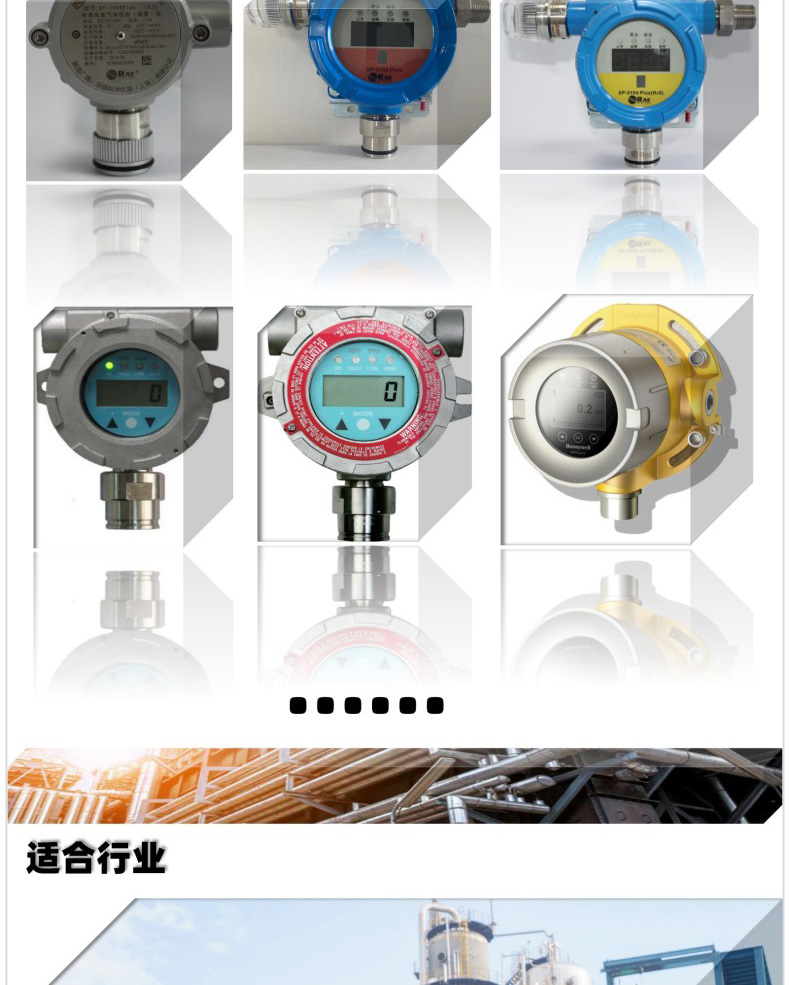

华瑞FMC-1000Plus-W壁挂式可燃气体控制器FMC-1000Plus-W是一款智能型壁挂式气体报警控制器，采用通道独立工作与集中控制相结合的工作模式，可连接各种 4 ～ 20mA 模拟信号输出的气体探测器及 Honeywell 火焰探测器。

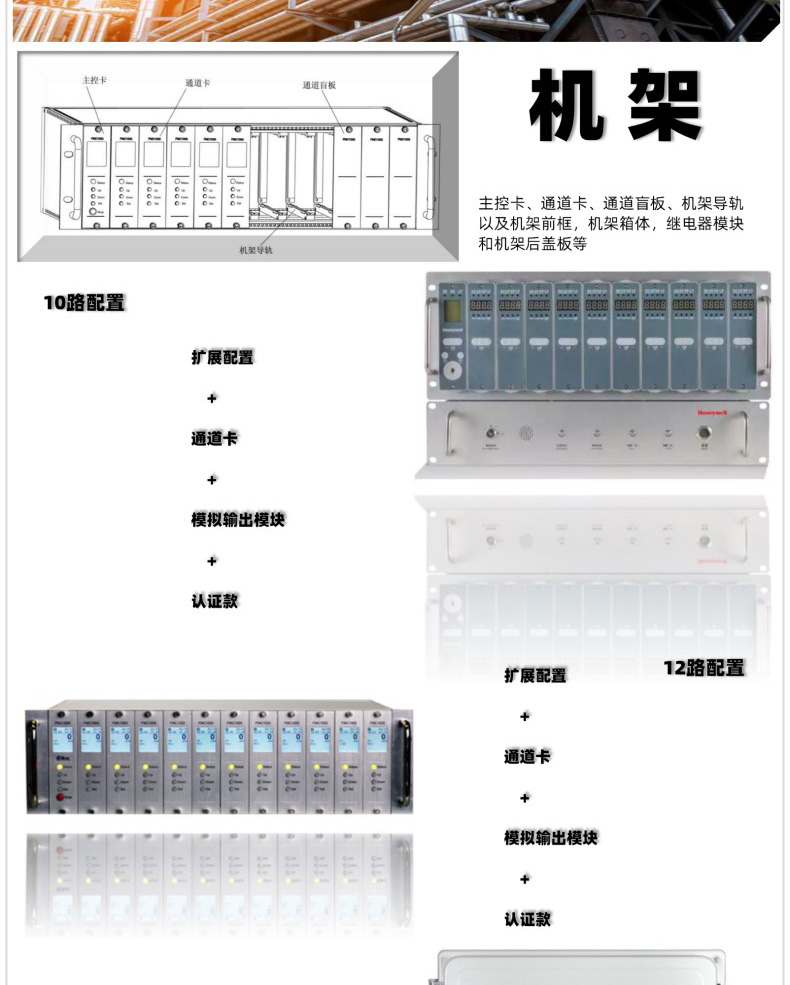

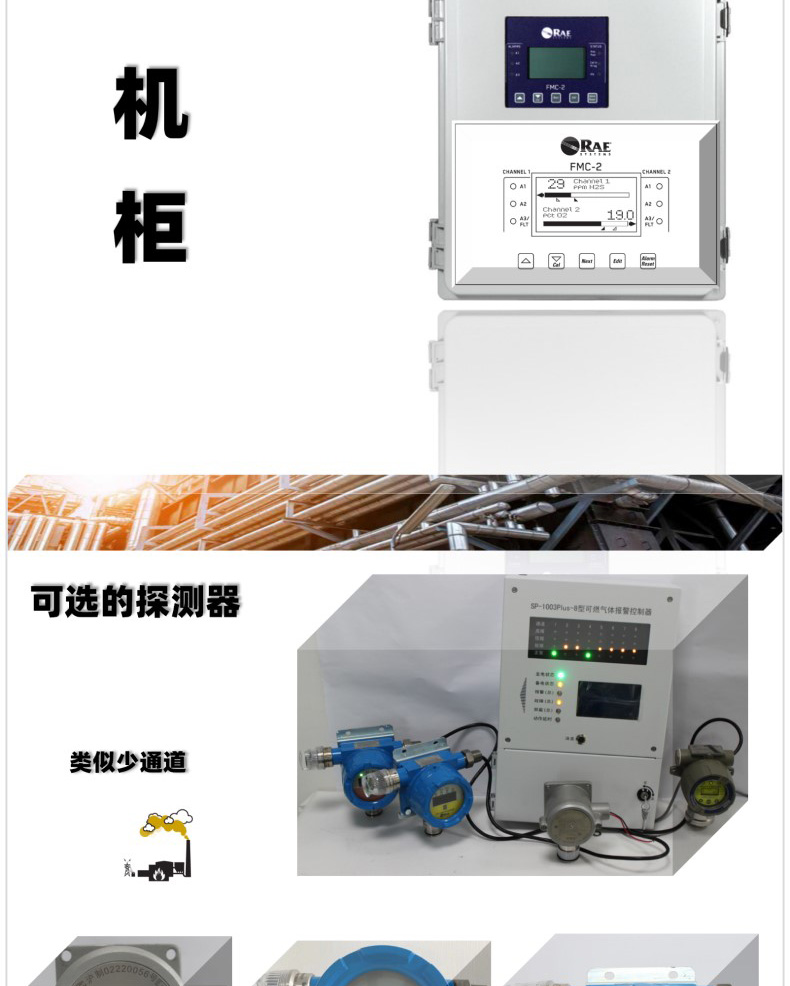

根据安装方式，该控制器分为盘装式（型号：FMC-1000Plus）和壁挂式（型号：FMC-1000Plus-W）。盘装式采用标准 19″ 4U 盘装结构，模块化的设计，安装简单、方便。壁挂式借鉴了传统的 PLC 的安装方式，只需要一条轨道即可方便、灵活安装。该控制器配置灵活，每个单通道都可独立工作，用户可根据实际需要选择通道卡数量、外挂供电电源模块和 4 ～ 20mA 同步输出模块；同时，该控制器支持 RS485 MODBUS 通讯以实现远程通讯功能；在更大程度上满足危险工业现场对安全性和可靠性要求的同时，不同用户可根据实际工况订制不同需求的产品。该控制器还具有现场声光报警，报警记录存储、查询，报警及故障开关量输出等功能，可灵活控制外部报警、排风及其它外部设备。根据用户需求，特别增加了“远程复位”和“远程消音”功能。
应用领域：工业制造，公用设施，化工，印刷，发电厂，钻井平台，污水处理，石油、化工，制药，食品。
FMC-1000PLUS-W壁挂式主机主要特点：
安装方便，支持盘装和壁挂等方式
单通道工作，支持自由组合
灵活配置、多种扩展模块可选
标准 RS485 输出，支持 Modbus
主控卡 LCD 点阵显示，信息丰富；通道卡高亮
LED 显示，简单、明了
支持多种检测气体类型、测量单位
中英文操作菜单可选
2级报警开关量、1级故障开关量输出（单卡）
支持报警记录存储、查询功能
支持 Honeywell 火焰探测器
可对外同步输出 4-20mA 信号（可选）
可远程对控制器进行复位和消音
外挂供电电源，方便安装
符合 GB16808-2008
符合 CCS 认证

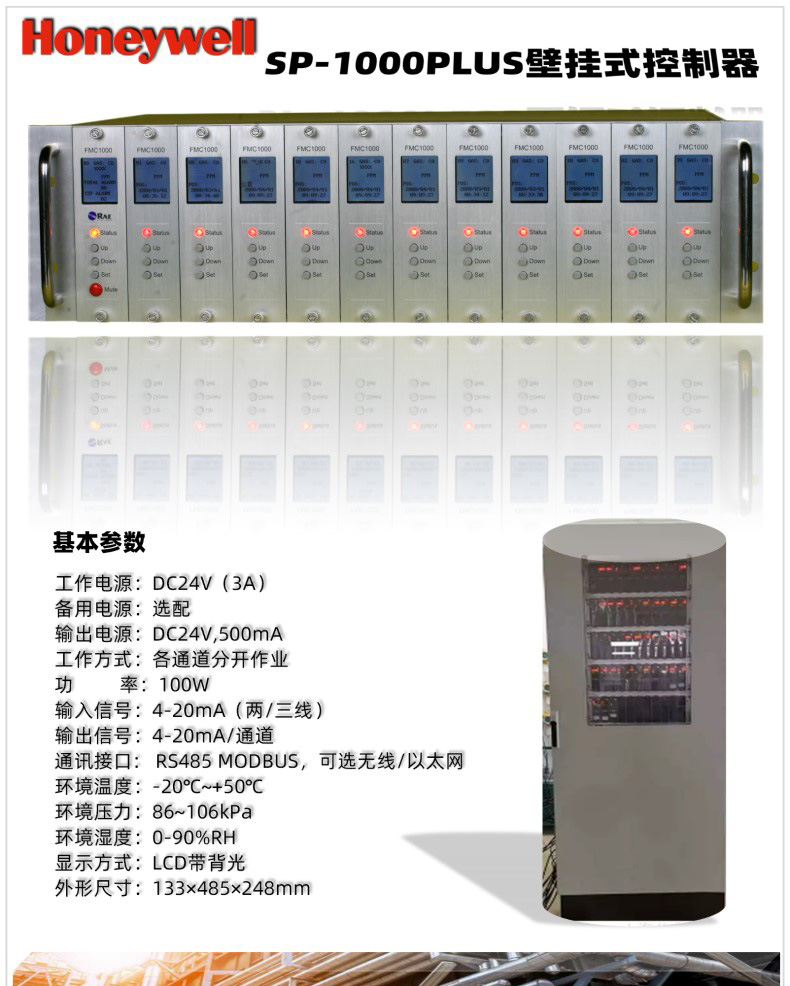

FMC-1000PLUS-W控制器仪器参数：
工作电源 24VDC, 5A
备用电池 24VDC, 7.2Ah
输出电源 24VDC, 500mA ( 每通道 )
工作方式 各通道独立
功率 100W ( 满载 )
输入信号 4 ~ 20mA (2 线 /3 线探测器 )
输出信号 4 ~ 20mA/ 每通道 ( 可选 )
报警记录 时间，浓度，报警通道，报警类型
报警设定 越限报警（高于设定值报警，两级可设）, 区间报警（适用于氧气）
报警功能 各级独立的 LED 灯指示和不同频率的声响报警区分不同报警级别
报警输出 每通道高、低和故障 3 级报警
继电器触点容量 220VAC,5A
通讯接口 RS-485 MODBUS
环境温度 -20℃ ~ +50 ℃
环境湿度 0 ~ 99% RH（无凝露）
环境压力 86kPa ~ 106kPa
显示方式 主控卡：96x128 点阵 LCD，带背光
通道卡：4 位八段数码管 LED
小数点位 可设定
外形尺寸 盘装：177×482.6×82mm（HWD）
壁挂：246×660×58.6mm（HWD）
外壳颜色 银色
重量 15kg (-8/16 型）；10kg (-4 型）
工作电源 220VAC, +10%, -15%; 50Hz±5Hz
输出电源 28VDC±0.5 V, 5A
外形尺寸 88×482×290mm (HWD)
FMC-1000PLUS-W壁挂式主机订货信息：
F13-0901-100 主控卡 FMC-1000Plus
F13-0902-100 通道卡 FMC-1000Plus
F13-0905-000 盲板卡 FMC-1000Plus
F13-2011-000 机架前框，与F13-2012-000 F13-2013-000一起订购 FMC-1000Plus
F13-2012-000 机架箱体，与F13-2011-000 F13-2013-000一起订购 FMC-1000Plus
F13-2013-000 机架后盖板，与F13-2011-000 F13-2012-000一起订购 FMC-1000Plus
F13-0903-100 主控卡(含继电器模块) FMC-1000Plus-W
F13-0904-100 通道卡（含继电器模块） FMC-1000Plus-W
F13-1018-001 继电器输出模块（含2个固定螺钉）
F13-1019-000 4-20mA输出模块
F13-3010-000 4PIN卡卡连接线
F13-3010-100 4PIN卡卡连接线(1.5m)
F13-0011-000 消防电源Compower
F13-0012-000 船级电源Compower
