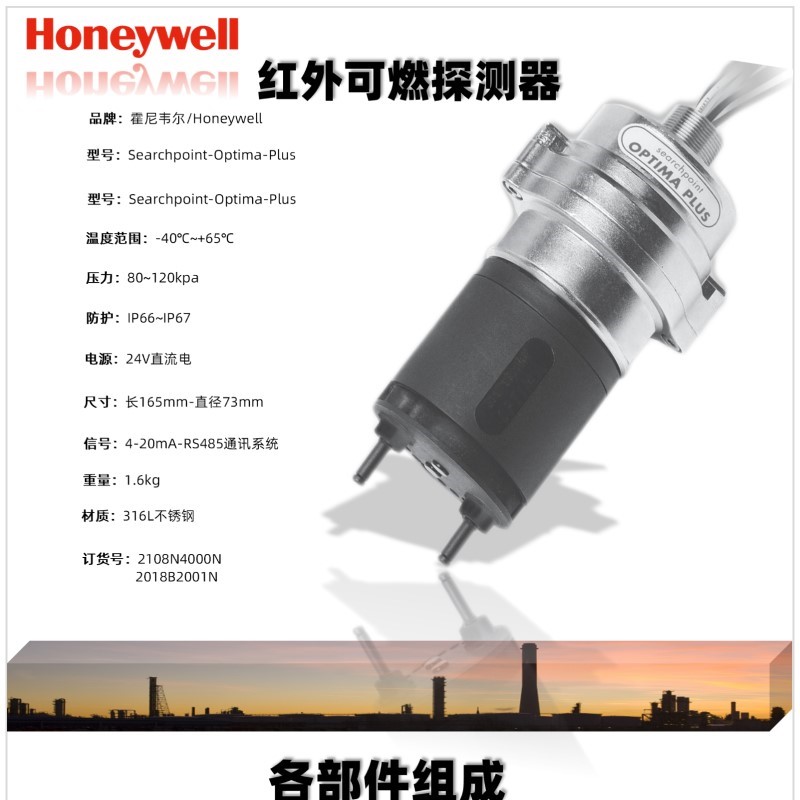

霍尼韦尔Searchpoint Optima Plus红外可燃气体探测器Searchpoint Optima Plus先进的点红外气体探测器被广泛证明是一款 , 高灵敏度的碳氢类可燃气体点红外探测器,拥有 40 多年的点红外气体探测器设计、制造、安装和维护经验,霍尼韦尔公司目前成功应用超过 100,000 台的点红外碳氢类气体探测器,产品广泛涉足到各个行业⸺从轻工业到要求严酷的海上石油平台。
霍尼韦尔红外气体探测器的检测方法:
检查各个Optima Plus Optima Plus点式红外可燃气体探测器的安装是否规范、接线是否正确
检查各个Optima Plus Optima Plus点式红外可燃气体探测器运行是否正常nn
设置Optima Plus Optima Plus内部参数
用50%LEL标气对Optima Plus点式红外可燃气体探测器进行标定及准确性测试
同时测试报警是否正常,信号是否正常上传SCADA或DCS等上位计算机系统
霍尼韦尔红外可燃气体探测器校准方法:
有两种方式标定检测Sieger Searchpoint Optima Plus气体探测器
1. 用低浓度气体(50%LEL)
2. 用高浓度气体(50%v/v)
无论用以上哪种气体做标定,步骤都很简单易掌握n
气体探测器的输出信号可用F&G’S系统或手操器读出
标定Optima Plus Optima Plus低浓度气体
1.把气体相应标定罩套在保护罩上,确保标准保护罩上的气体进入通道也被封住;
2.确保没有碳氢气体存在于环境其体内。如果不能保证这点,那就应用零点标定气以 不能保证这点,那就应用零点标定气以1到1.5升/分钟速率往通气口里通气;
3.拿开零点标定气然后用2.5% v/v甲烷以1到1.5 升/分钟流量通气, 控制器或手抄器上的读数会在30秒后达到50 %LEL, ± 4 %LEL ((12mA, ±0.6mA) )。
行业应用:
海上油气平台
海上浮式生产储卸平台 (FPSO) 轮船
油轮
陆地油气平台
精炼厂
液化天然气 / 液化石油气罐装工厂
压气计量站
燃气涡轮发电站
溶剂印刷
涂层工艺等
可能存在使催化燃烧珠中毒或抑制的环境或者恶劣使得常用可燃气探测器需要大量维
护的环境。
霍尼韦尔红外可燃气体探测器Searchpoint Optima Plus 是一种点红外碳氢类气体探测器,经认证可应用于存在潜在爆炸性的气体环境中。该设备的红外检测原理提供较快的反应速度和故障安全的可靠运行,从而确保您的工厂是安全的、保护您的人身安全并较大限度的延长您的安全生产时间,并减少日常维护所需。与传统的催化燃烧气体探测器相比,需要更少的运营费用。先进内部故障诊断和误报警免疫设计确保Searchpoint Optima Plus 能够提供更高级别的操作完整性。
霍尼韦尔Sieger Searchpoint Optima Plus固定式点红外可燃性气体检测仪技术规范
1、输出信号
测量范围: 4-20mA(0-FSD),自动传感接收槽或源
禁 止: 1至3mA(默认值为2mA)
所发出的警告: 0至6mA(默认值为3mA*)
出现的故障: <1mA
超限范围: 20至21.6mA(默认值为21mA)
注意:为了符合ATEX,警告值不应该设置为>3和<5mA。
数字输出量 哈特公司超过4-20mA的RS485通信系统
2、外形尺寸
长度: 165毫米
直径: 73毫米
重量: 1.6公斤
材料: 316年的不锈钢
工作温度范围: 0°C到+40°C
经标准的温度范围: -40°C到+40°C
储存温度范围: -10°C到+40°C
操作和储存的湿度: 0至99%RH
外形尺寸: 190mmx80mmx40mm(LxWxD)
重量: 0.5公斤
材料: 316不锈钢
霍尼韦尔Sieger Searchpoint Optima Plus固定式点红外可燃性气体检测仪主要特点:
实用安装超过 100,000 台
提高可靠性
响应速度快
快速规格:
材质:316不锈钢
响应时间:T50 < 3 秒,T90 < 4 秒(甲烷)
运行和标准:-40° 至 + 65°C 温度范围
特点参数:
1. 环境条件
运行和标准的温度范围: -40°C to+65°C
压力范围: 80至120kPa(未补偿)
工作湿度: 0至99%RH(非冷凝)
搜索点优化+和配件的存储条件: -40°C至+65°C,80至120kPa,0至99%RH(非冷凝)
出入口保护: IP66/67
可重复性: <±2%FSD,50%FSD
线性度: <±5%fsd
长期稳定性:甲烷LEL范围:± 2%FSD ;乙烯 LEL范围:± 4%FSD
在温度范围的漂移(-40°C至65°C): 基准 ± 2%fsd
压力系数: 每kPa读数的1%
2、响应时间
符合EN60079-29-1(ATEX性能标准) T50<3秒,T90<4秒(对于甲烷,无附件)T50=6秒, T90=18秒(对于供应的甲烷,配备了标准天气防护和防尘 过滤器)
注:对于除标准碳氢化合物气体(甲烷、乙烷、丙烷、丁烷)以外的气体校准,响应时间可能比规定的要慢。
3、操作
电源供应: 18至32V直流(标称24V直流)
功耗: <5W
4-20mA回路电阻: 600Ω
4-20mA的回路电阻,以保持HART通信系统: 230Ω
保留电池备份的数据: 3年无电时间 4-20mA输出刷新率 250ms
注:在当前电源模式下,对于18至20伏直流的电源电压,回路电阻为 500Ω。 搜索点OptimaPlus包含一个备份电池,它维护实时时钟和事件日志
